Обзор

Эта функция позволяет пользователю настраивать scheduled station AE title и scheduled station name для входящих сообщений Modality Worklist HL7 Order feed. Обратите внимание, что если входящее HL7-сообщение order имеет тип OMI^O23 (HL7v2.5) и сегмент IPC в нём содержит сведения о scheduled station согласно ссылке, то указанные ниже конфигурации применяться не будут. Если входящее HL7-сообщение order имеет тип ORM^O01 (HL7v2.3), можно использовать LDAP-атрибут, упомянутый здесь, чтобы подставить scheduled station AE title в поле 18 сегмента ORC.

Конфигурация

Примечание: - Извлечение сведений о scheduled station можно настроить на уровне Archive Device либо на уровне расширения Archive HL7 Application. Значения, заданные на уровне Archive HL7 Application, переопределяют значения, заданные на уровне Archive Device. - Default Scheduled Station for HL7 Order Messages преднастроено по умолчанию. - Убедитесь, что на уровне Archive Device есть Vendor data.

Через UI архива

1. Выберите уровень, на котором будет настраиваться функция:
   • Чтобы настроить на уровне Archive device, перейдите в Menu->Configuration, затем на странице Devices нажмите Edit у устройства dcm4chee-arc. Перейдите в Extensions и Edit extension у Device Extension. Снова перейдите в его Extensions и Edit extension у Archive device. Перейдите в Child Objects и выберите + для добавления Scheduled Station for HL7 Order.
   • Чтобы настроить на уровне расширения Archive HL7 application, перейдите в Menu->Configuration, затем на странице Devices Edit устройство dcm4chee-arc. Перейдите в Extensions и Edit extension у Device Extension. Перейдите в Child Objects и выберите HL7-приложение, для которого настраивается эта функция. Перейдите в Extensions и Edit extension у Archive HL7 Application. Перейдите в Child Objects и выберите + для добавления Scheduled Station for HL7 Order.
2. Заполните обязательные поля Name и Scheduled Station Device Reference и любые другие необязательные поля и нажмите Save.

Через LDAP

Можно создать LDIF-файл и импортировать его на сервер LDAP с помощью утилиты командной строки ldapmodify. - Для настройки на уровне Archive device:

    version: 1

    dn: cn=Default Scheduled Station,dicomDeviceName=dcm4chee-arc,cn=Devices,cn=DICOM Configuration,dc=dcm4che,dc=org
    objectClass: hl7OrderScheduledStation
    cn: Default Scheduled Station
    hl7OrderScheduledStationDeviceReference: dicomDeviceName=scheduledstation,cn=Devices,cn=DICOM Configuration,dc=dcm4che,dc=org

    dn: cn=Test Scheduled Station,dicomDeviceName=dcm4chee-arc,cn=Devices,cn=DICOM Configuration,dc=dcm4che,dc=org
    objectClass: hl7OrderScheduledStation
    cn: Test Scheduled Station
    hl7OrderScheduledStationDeviceReference: dicomDeviceName=storescu,cn=Devices,cn=DICOM Configuration,dc=dcm4che,dc=org
    dcmProperty: ScheduledProcedureStepSequence.Modality=CR
    dcmRulePriority: 1

• Для настройки на уровне расширения Archive HL7 application:

  version: 1

  dn: cn=Default Scheduled Station,hl7ApplicationName=*,dicomDeviceName=dcm4chee-arc,cn=Devices,cn=DICOM Configuration,dc=dcm4che,dc=org
  objectClass: hl7OrderScheduledStation
  cn: Default Scheduled Station
  hl7OrderScheduledStationDeviceReference: dicomDeviceName=scheduledstation,cn=Devices,cn=DICOM Configuration,dc=dcm4che,dc=org

  dn: cn=Test Scheduled Station,hl7ApplicationName=*,dicomDeviceName=dcm4chee-arc,cn=Devices,cn=DICOM Configuration,dc=dcm4che,dc=org
  objectClass: hl7OrderScheduledStation
  cn: Test Scheduled Station
  hl7OrderScheduledStationDeviceReference: dicomDeviceName=storescu,cn=Devices,cn=DICOM Configuration,dc=dcm4che,dc=org
  dcmProperty: ScheduledProcedureStepSequence.Modality=CR
  dcmRulePriority: 1


Приведённую выше конфигурацию hl7OrderScheduledStation можно добавить на уровне archive device либо на уровне расширения archive HL7 application. Описание атрибутов можно найти в документации Scheduled Station for HL7 Order.

Примечание:

• Для тестирования инструмент dcm4che storescu настроен напротив атрибута hl7OrderScheduledStationDeviceReference в конфигурации Test Scheduled Station, как показано выше. Можно изменить значение этого атрибута, но убедитесь, что устройство присутствует в вашей конфигурации LDAP. Если оно отсутствует, его нужно добавить и затем указать ссылку на него в hl7OrderScheduledStation.
• Для проверки указанной конфигурации в архив отправляется сообщение order feed с modality, равной CR. Обратите внимание: если приоритет не задан, в записи MWL также будут проставлены сведения об устройстве scheduledstation.

Перейдите на вкладку Control на странице Configuration в UI архива и перезагрузите конфигурацию.

Тестирование

1. Отправьте сообщение order feed в архив с помощью инструмента hl7snd

        hl7snd -c localhost:2575 \hl7messages\test.hl7

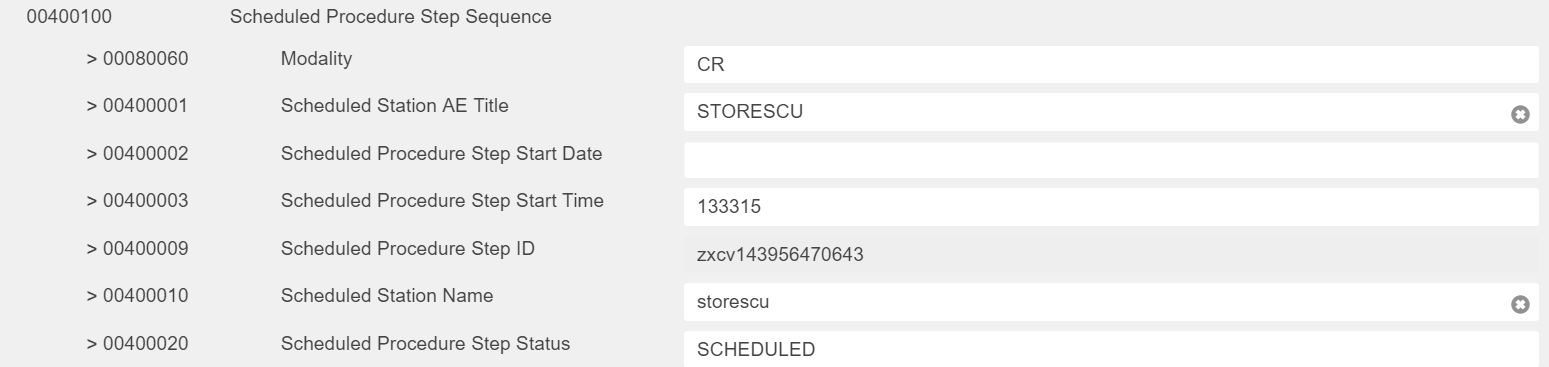

2. Через UI архива проверьте сведения о scheduled station в атрибутах записи MWL, как показано ниже:
